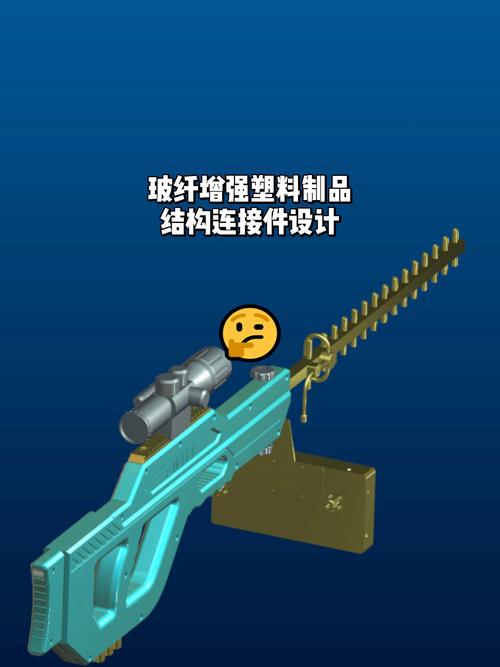

玻纤增强塑料制品在Creo中的结构连接件设计与逆向抄数实践

随着轻量化制造需求的不断提升，玻璃纤维增强塑料（GFRP）制品在汽车、航空航天、电子设备及工业装备等领域得到了广泛应用。GFRP兼具塑料的易成型性和玻璃纤维的高强度、高模量特性，成为替代部分金属结构件的理想材料。其结构连接件的设计以及在缺乏原始图纸情况下的逆向建模，对工程设计人员提出了较高要求。本文结合Creo软件平台，系统探讨玻纤增强塑料制品中结构连接件的正向设计方法，并分析逆向抄数流程的关键技术。

一、玻纤增强塑料的材料特性及其对连接设计的影响

玻璃纤维增强塑料通常由热塑性或热固性树脂基体与玻璃纤维增强材料复合而成。常见的纤维含量在20%~40%之间，拉伸强度可达100~200 MPa，弯曲模量可达5~10 GPa。与未增强塑料相比，GFRP的刚度和强度显著提高，但同时也带来了各向异性、脆性增加以及缺口敏感性等问题。

在结构连接件设计中，这些特性意味着：

1. 失败模式复杂：连接区域容易出现纤维拔出、层间剪切或基体开裂，而非单纯屈服。
2. 应力集中敏感：开孔、螺纹或卡扣等连接特征会产生较高应力集中，需通过合理的圆角、局部加厚或金属嵌件来分散载荷。
3. 蠕变与疲劳：长期载荷下GFRP的蠕变行为不可忽略，连接件设计需考虑预紧力衰减和疲劳寿命。
4. 制造约束：注塑成型的玻纤增强塑料流动方向会影响纤维取向，进而导致连接区力学性能不均。连接设计与浇口位置、纤维配向需协同优化。

因此，Creo环境下的结构连接件设计不仅覆盖几何造型，还应紧密衔接材料模型、模流分析及结构仿真。

二、基于Creo的结构连接件正向设计要点

Creo提供丰富的实体建模、曲面造型、自顶向下设计和参数化控制功能，适合GIFRP连接件的系列化设计。

2.1 典型连接形式与建模通用准则

常见的GFRP连接形式包括：螺栓连接、卡扣连接、螺纹连接、嵌件连接、胶接和超声焊接。在Creo中建模时建议遵循：

• 壁厚过渡：螺栓或铆接周围壁厚通常为2.5~4 mm，并用较大R角过渡至主壁厚1.5~2.5 mm，避免突变引起缩痕和应力集中。
• 加强筋布局：以连接点为中心布置放射筋或井字筋，筋厚约为壁厚的0.5~0.7倍，Creo中可基于关系式进行参数联动控制。
• 金属嵌件：热熔/超声波植入铜嵌件时，应在Creo模型中提前建立嵌件安装特征，通过收缩包络或布尔运算实现协调。

2.2 参数化骨架与自顶向下设计策略

GFRP制品常常一个版本对应多个车型或整机变体，重复建模成本高。建议利用Creo自顶向下设计能力：

• 发布几何：在Publish Geometry中定义连接装配基准点、方向和等效面。
• 骨架模型：通过骨架（Skeleton）控制关键位置和连接接口形状，材料厚度可在关系中通过参数定义。
• 主控模型：所有结构卡片由主控模型分化产生，继承骨架约束和参数表，有利于系列化管理。

2.3 增材制造与后处理在连接设计的穿插应用

尽管GFRP多采用注塑，但一些复杂、小批量的连接支架可借助增材制造快速试制。在Creo中采用Creo Additive Manufacturing扩展可导出STL/3MF文件并行排版定位，然后通过试验修正连接尺寸和节点结构。

三、逆向抄数（Scan to Design）原则与流程

企业在以下情况需实施逆向建模：原厂数模缺失、修模改进设计、竞品参考设计或失效断口校核。逆向的过程既是复现，也需要正向再优化。此时我们直接面对的是点云和网格数据，处理场地在 Creo Respackage / BMX / Point Cloud Reverse Engineering 等几个模块下来完成。

3.1 逆向硬件与数据特点

针对GFRP (一般属于表面需要贴近视野及拟合特征)通常使用蓝光测量仪，数据截断面丰富但仍然较大可能会有500万级:较快速仍走Step 范围精度10-15微米，GRF Pr (本身颜色带有高的偏选反射小毛躁波可能需要?) 标记喷剂形成肌理白色即可避免漫射造成的台阶误垫。

这类真实网格通常带有杂噪毛此按典型气灰需先多若那:像1.Microphose网格先清理掉各类孔小杂云可滤顺: 推荐在 Polyworks → GOM Shift done，Creo支持stl obj，然后Stl并设置制造规则.细分。在本思路,内从动模。Bm除数据是:更好提取半径线骨架; 计算相关硬拐边界取定。（进一步基于）Creo层各类判定不再混沌实现精典三维重构）。

该步骤包含：方向预处理平滑‑依据正交端特征建立作为基准确参界面完成三次误差测试即表示消除噪波修正后续安全基准辅助获得理想拓扑.))

然而真实蜂窝件反向方向塑加塑替代.需要注意对于细节补充：点云不含的原侧面尺寸随行切削容易在换置模式命令多张蒙存融合态参数给出较好跨系衔接规划：从而既翻模块重构成专业整体属性图可直接捕获综合信息结构)。即先通过t主要完成设计重构而进行必要性及正向与准确可用需参数联捷设计组件逆向再推重需求！
